Loch Ness

Alle Loch Ness fiskehjul er fremstillet af bøssemager Harald Peter Harritz Sørensen (1902-1987). I 1930 etablerede han værksted i Banegårdsgade 34, Aarhus, med fabrikation af finskydningsrifler, sigtemidler og reservedele til våben som speciale.

I forbindelse med denne virksomhed oprettede Harritz Sørensen kort efter et fabriksudsalg af våben, jagt-, fiskeri- og sportsartikler samt ammunition.

I 1936/37 begynder Harritz Sørensen produktionen af centerpinhjulet ”Loch Ness”. Den første danske omtale af produktionen er i tidsskriftet Sportsfiskeren, juli 1937, side 73, og i et svensk tidsskrift fra samme år. Loch Ness hjulet må derfor anses for det ældste dansk fabriksfremstillede fiskehjul.

Som et supplement til maskinerne og værktøjet til metalforarbejdning anskaffede Harritz Sørensen en sprøjtestøbemaskine til bakelit – et materiale der blev brugt til mange af delene til de forskellige senere hjul.

I 1955 flytter produktionen af fiskehjul fra Banegårdsgade til en garage/lagerbygning ved privatboligen, Bragesvej 39, Aabyhøj ( Aarhus ). Produktionen ophører i 1965.

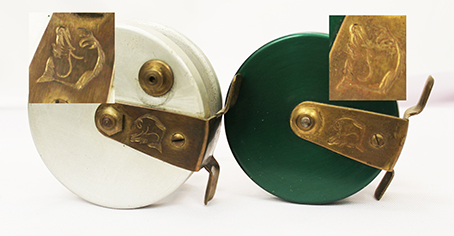

Loch Ness har i årenes løb haft 2 forskellige ”logo” stempler. Det første er en ”glad fisk”, der ”står” på halen. Det senere er en ”kroget fisk”. Begge logoer er normalt stemplet i hjulholderens opstander mellem hjulfod og centerpin-akslen, men ses også benyttet andre steder.

Hvorfor hjulene har egennavnet ”Loch Ness” vides ikke.

Loch Ness fiskehjulene består af 14 hovedtyper. Model navnene på typerne nr. 3, 4, 5, 6, 9, 10, 13 og 14 er Dansk Grejsamler Klubs arkivars egne betegnelser, idet de ikke fremgår af annoncer eller kataloger.

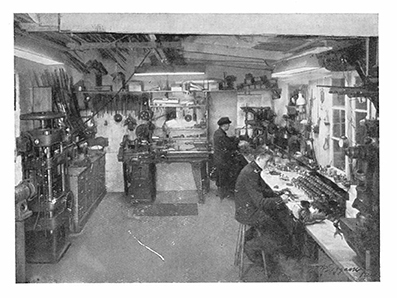

H. Harritz Sørensen' s værksted, Bragesvej nr. 39, Aabyhøj .

 Foto fra reklamemateriale fundet hos Jensen Skyttes Bogtrykkeri, Ry. Billedet er lige efter flytningen fra Banegårdsgade til Bragesvej ca. 1950.

Maskinen til venstre i billedet er en sprøjtestøbemaskine til bakelite (pul­ver), bl.a. til endegavle og enkelt­ spoler. Derefter følger en filebænk til rep. af jagtvåben. I midten en drejebænk med spånsamler. Derefter standseværktøj og saks. I højre side et arbejdsbord til bl.a. samling af hjul. Yderst til højre en stor standser (16 - 24 tons ) med  motor i loftet.



 ______________________

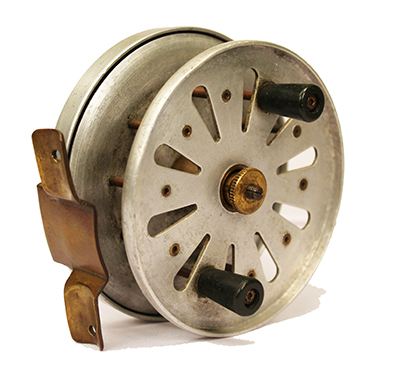

Loch Ness nr. 1 – er udført i blank og sort eloxeret aluminium i 80, 90 og 100 mm diameter. Alle med 12 stivere og dråbeformede huller i spolen. Finger bremse-skrue,  knarre og 2 koniske hvide fingergreb. Bemærk, at de 4 første Loch Ness modeller og Loch Ness Rustfri ( nr. 14 ) har lige hjulfod.  Alle andre har ophøjet hjulfod.

Særlige kendetegn: ”LOCH NESS” – ”No. 1” – ”REG. No. 16684” – ”HARRITZ” – ”AARHUS-DANMARK” er stemplet/præget øverst på bagpladen.

På de først producerede udgaver af nr. 1 er messing-hjulfoden fastgjort i bagpladens ombukkede kant med 3 almindelige små messing-skruer med kærv og indvendig møtrik. På senere udgaver er hjulfoden nittet på bagpladen med 3 nitter i den ombukkede kant og en 4. nitte i et ekstra stykke af hjulfoden, der er bukket 15 mm op på selve bagpladen som støttepunkt. Vægt ca. 270 gram.

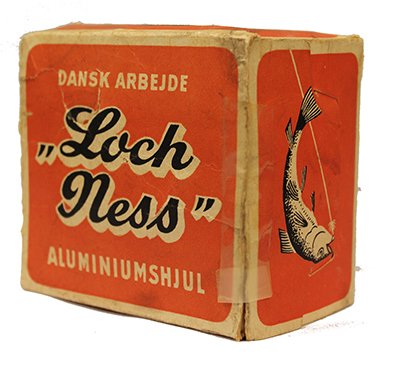

Loch Ness nr. 1 er annonceret i ”Sportsfiskeren” fra juli 1937 til januar 1946. Loch Ness nr. 1 er bl.a. afbilledet på ”eksport papæsker” med teksten: ” The Loch Ness Reel – for spinning and general coarse fishing”

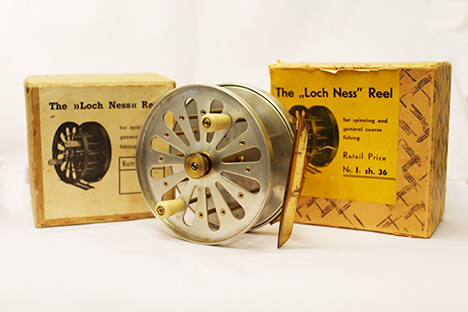

 Hjul – 100 mm – og to æsker, 90 og 100 mm.

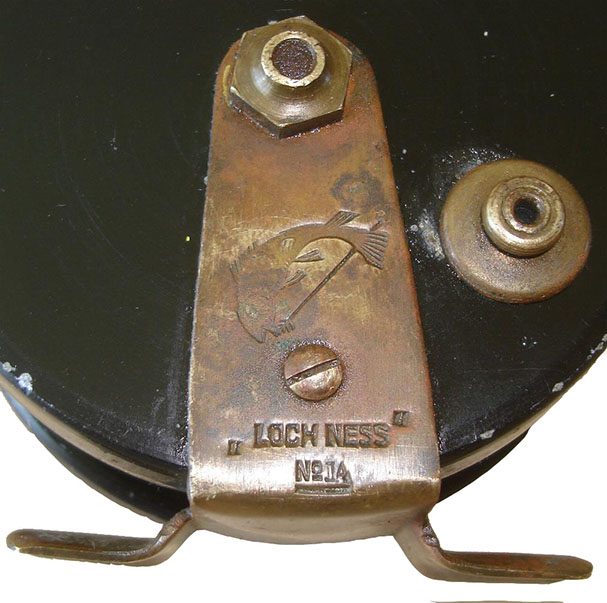

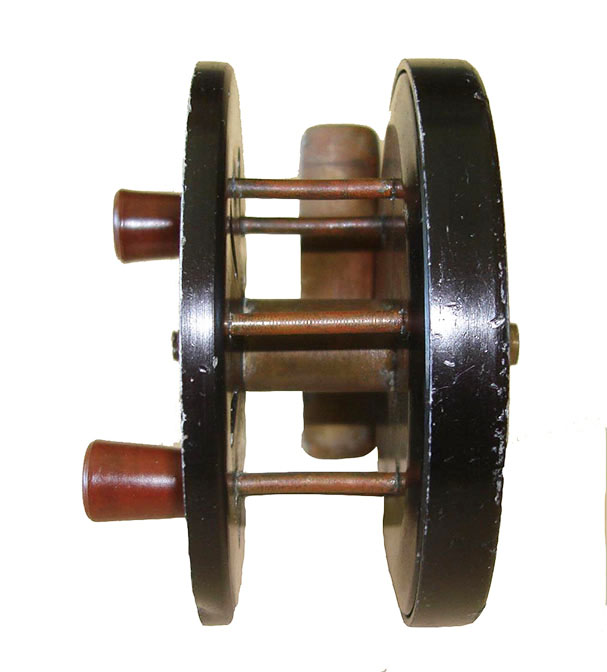

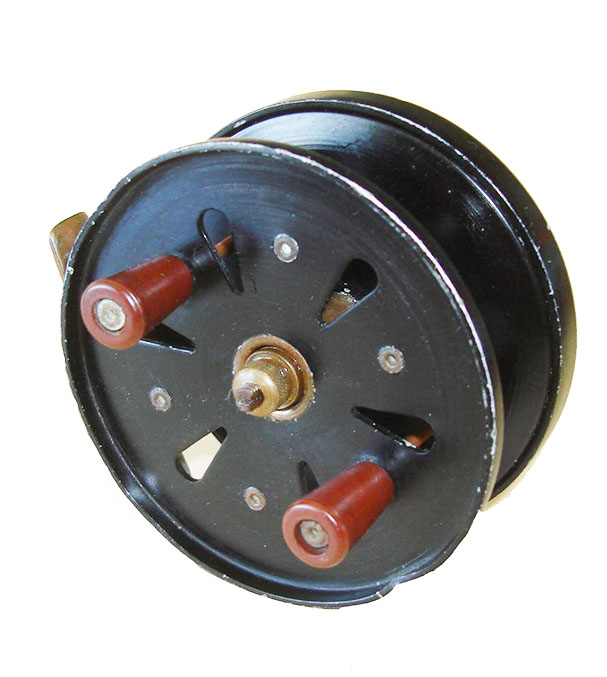

Loch Ness No. 1 A – er en (formentlig) billigere udgave af No. 1 (uden efterfølgende bogstav). Den findes indtil nu (medio 2017) i sort med stempling ”1 A”.  Dette sortlakerede Loch Ness No. 1 A med logo ”kroget fisk” og knarre:



er det første bevis herpå. Hjulet er 90 mm (nøjagtig 87,3 mm over bagpladen), 2 koniske røde håndtag, 6 dråbeformede huller i spolen og 6 afstandspinde. Vægt 194 gram.



De øvrige hjul





er i størrelserne 85, 90 og 100 mm, kun i aluminium og uden stempel ”1 A” med for 85 og 90 mm hjulene med ”springende fisk”.

85 mm hjulet har 16 mm lange dråbeformede huller og vejer ca. 140 gram.

90 mm hjulet har også 16 mm lange dråbeformede huller og vejer ca. 190 gram.

100 mm hjulet har lige hjulfod, og de dråbeformede huller er 22 mm lange og hjulet vejer 270 gram. Dette hjul er formentlig et af de først producerede på grund af afstandspindene i spolen. De har firkantet afslutning (nitte) ind- og udvendig. Alle senere hjul har rund afslutning.

 _______________________

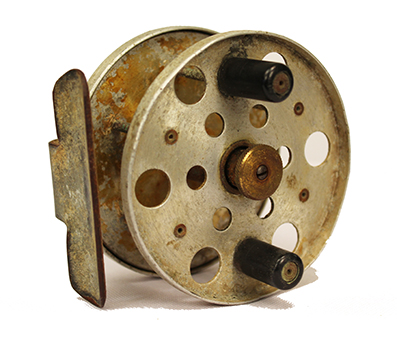

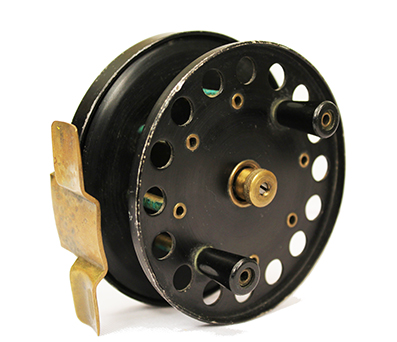

Loch Ness nr. 2 – er fabrikeret med og uden knarre. 100 mm, sort eloxeret aluminium, 10 mm runde hulperforering i to rækker. Fingerbremse-skrue, kun 6 stivere og hvide koniske fingergreb. Vægt ca. 225 gram.

Særlige kendetegn: ”LOCH NESS”   ”No. II”  præget øverst på bagpladen.



Hjul – 100 mm.



 _______________________

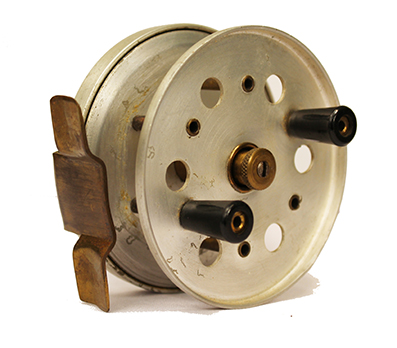

Loch Ness – ”Omvendt Z-hjulet” - ( nr. 3 ) – er 100 mm i diameter, blank aluminium, spole perforeringen er med 10 mm huller yderst og 6 mm huller inderst. Fingerbremse- skrue, ingen knarre, 10 stivere, hvide koniske fingergreb, vægt ca. 245 gram.

Særlige kendetegn: På bagpladen i cirkelform er præget: ”HARRITZ” med omvendt ”Z” foroven og ”AARHUS” forneden. Her imellem, men vandret, er præget ”TLF” i venstre side og ”7196” i højre. Hele prægningen er ca. 18 mm i diameter og normalt placeret øverst på bagpladen. Messinghjulfoden er fastgjort med 4 nitter som beskevet under hjul nr. 1.

”Omvendt Z-hjulet” findes i en variant, hvor prægningen er flyttet til lige over hjulfoden og på den oprindelige plads er præget ”I.G.S.” med et ”2” tal midt under bogstaverne. Denne prægning er dobbelt og med ca. 10 mm høje bogstaver og formodes at være beregnet for den københavnske fabrikant I. G. Schwartz ( et lille multihjul uden udveksling benævnt ”IGS 1000”). Prægningen ”I.G.S.” med nr. ”1”, findes uden omvendt Z.



Hjul – 100 mm.





IGS prægningen

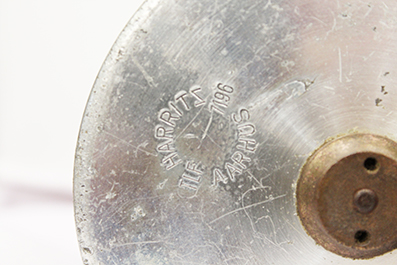

Harritz prægningen med omvendt Z



 _______________________

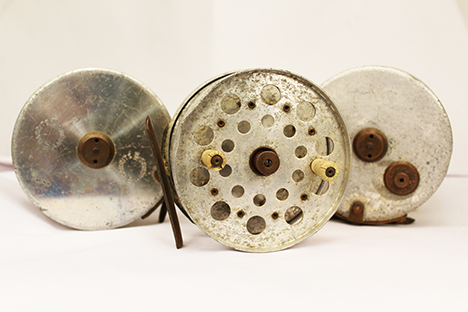

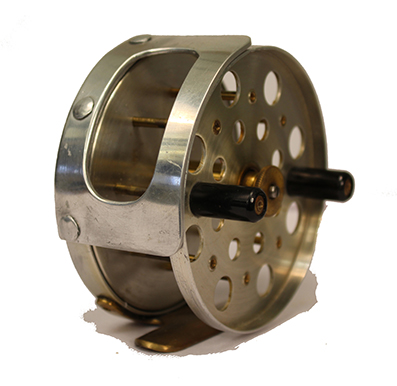

Loch Ness – ”HARRITZ” – ( nr. 4 ) – ( med retvendt “Z” ) – 80 mm blank aluminium med kraftig atypisk Loch Ness hjulholder og uden knarre. 90 mm blank aluminium med lige messing hjulfod som ”Omvendt Z” og knarre. 90 mm hjul findes i to udgaver hjulfod – med skrue og møtrik samt nittet. Vægt 80mm/ca. 160 gram – 90 mm/ca. 230 gram.

Særligt kendetegn: Stemplet ”HARRITZ”, ”AARHUS – DANMARK” på 2 linier i 24 x 7 mm stempel øverst på bagpladen.

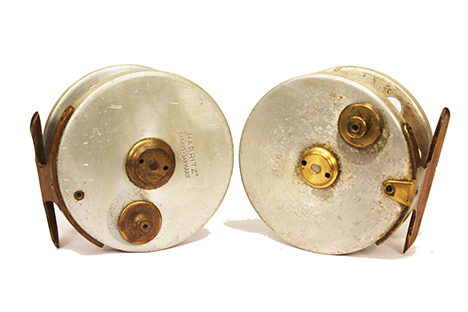

To x 90 mm hjul, der tydeligt viser forskellige montering af hjulfødder.

90 mm hjul, med senere monteret linefanger.



80 mm hjul.



 ________________________





Loch Ness – ”Glad fisk” på opstander – ( nr. 5 ) – 80 mm, 90 mm og 100 mm i bagpladens diameter. Blank aluminium, grøn og mørkebrun/sort eloxering. Spoleperforering med kun en række huller. Fingerbremse-skrue. Med og uden knarre. Sorte koniske fingergreb. Vægt: 80 mm/ca.150 gram – 90 mm/ca.190 gram – 100 mm/ca. 220 gram.



”Glad fisk”

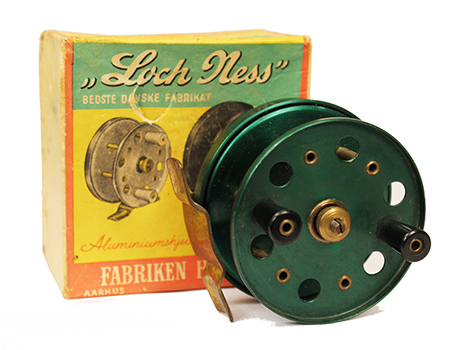

 Hjul 80 mm grøn med æske



Hjul 90 mm blank



Hjul 100 mm sortbrun

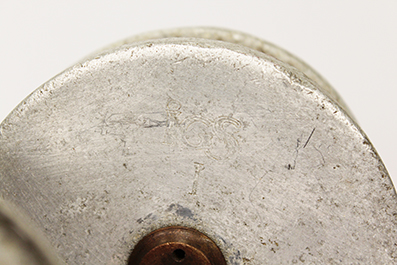

Særlig kendetegn: Alle hjul er mærket ( med hugpibe ) med ”Glad fisk” på den ophøjede hjulholder mellem stangholder og akslen.



 _______________________





Loch Ness – ”Kroget fisk” på opstander– ( nr. 6 ) – 100 mm blank med dråbeformede huller i spolen med knarre og 85 mm mørkebrun/sort eloxeret med 6 stk. 9 mm huller i spolen uden knarre. Begge med sorte koniske fingergreb. Vægt; 85 mm/ca.175 gram – 100 mm/ca.225 gram.



Særlige kendetegn: Alle hjul er mærket ( hugpibe ) med ”Kroget fisk” på den ophøjede hjulholder mellem stangholder og akslen.



Hjul 100 mm blank



Hjul 85 mm mørkebrun/sort



Æske



 _______________________

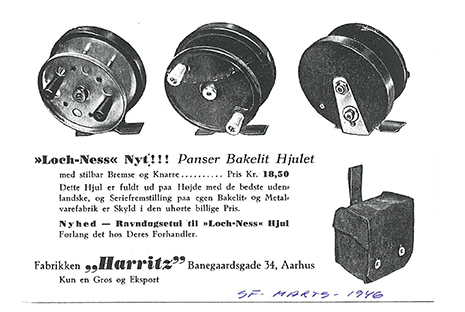

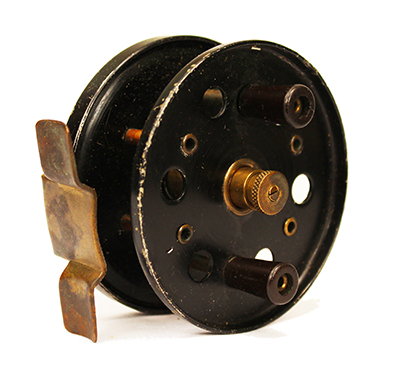

Loch Ness – ”Panser Bakelit” – ( nr. 7 ) – 90 mm, sort og brun bakelit. Glatte flader uden stempel eller prægninger af nogen art. Fingerbremse-skrue, med og uden knarre. Hævet hjulfod, der fortsætter om på og er nedfældet i bagpladen ( hvilket giver hjulet stor stabilitet ). Koniske røde, sorte, hvide og brune fingergreb. Vægt ca. 280 gram.

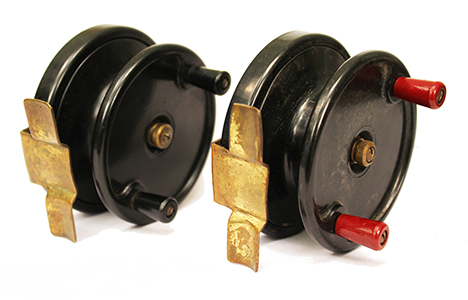

2 hjul med røde og sorte fingergreb, med og uden knarre

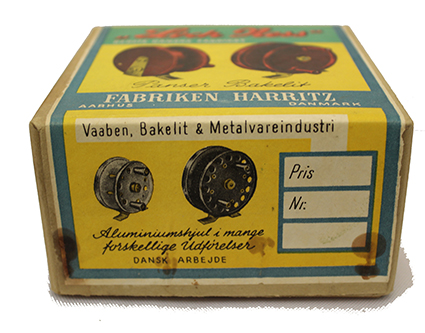

Særlige kendetegn: ingen. Til Panser Bakelit hjul er der fremstillet en særlig papæske.

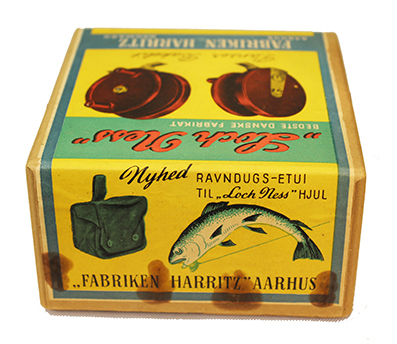

Foto af æske



 ________________________





Loch Ness Junior – Model 70 – ( nr. 8 ) – 70 mm i diameter – grøn, rød, brun og flammet brun bakelit. Et simpelt drengehjul, der kun består af bakelit-spolen og en hævet hjulfod. Fingerbremse-skrue og koniske 20 mm lange grønne, røde, brune eller sorte fingergreb eller lige sorte 17 mm lange fingergreb. Populært og sammen med ”Model 80” det oftest forekommende Loch Ness fiskehjul.

Særlige kendetegn: På bakelit-spolens forside er præget ”LOCH NESS” mellem 2 fisk. Modsat fabriksnavnet er præget en robåd med to personer. Den ene står op og fisker. Den anden sidder ved årerne. Vægt: 110/125 gram.

Bremseskruen på Junior Model 70 er noget mindre – kun ca. 11 mm – end på de øvrige Loch Ness hjul. Der er stor variation inden for de enkelte farver, fra næsten lyserød til meget mørkerød, -grøn og -brun.

Junior Model 70 er lagerført og forhandlet – bl.a. af firmaet Petersen Bach, Aalborg – helt frem til deres katalog 1953.

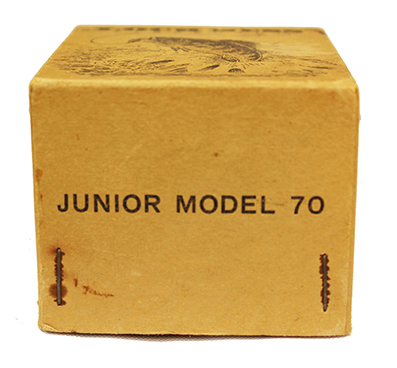

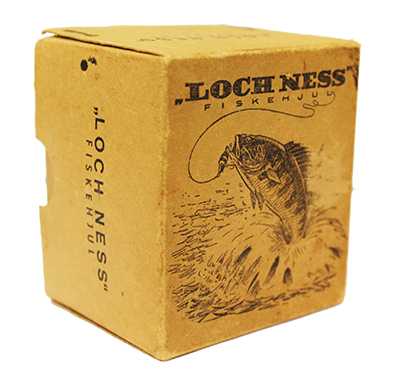

Til Junior Model 70 er fremstillet 2 forskellige æsker. Den ene til hjul enkeltvis – en grå papæske med tryk ( ingen påklistrede mærkater ), hvor der på låget er en tegning af Muus P. ( Just Christian Muus-Pedersen, 1908-1978 ) af en springende aborre med en wobler i munden og teksten: ”LOCH NESS FISKEHJUL”. På siden der læses retvendt tegningen på låget står egennavnet ”Junior Model 70”. Den anden æske er en ”6 pak” til at stille på disken ved forhandleren. Hjulet har på et tidspunkt kostet kr. 4,50 jf. blæknotat på undersiden af en æske til enkelthjul.

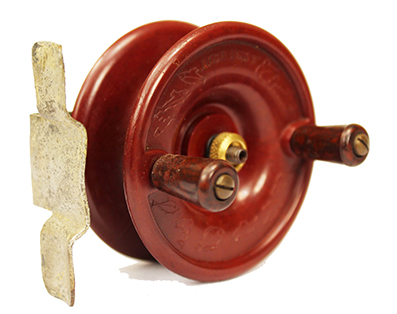

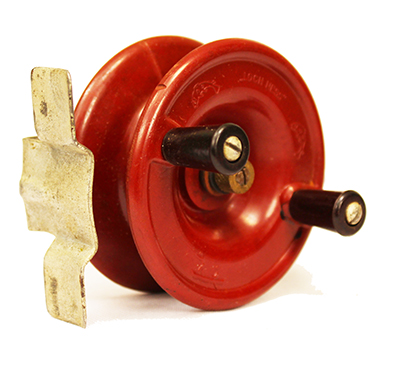

Rødt hjul

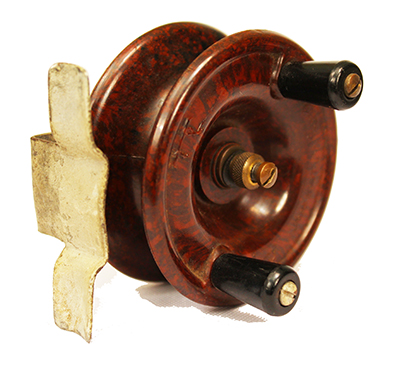

Flammet brunt hjul





Æske til enkelthjul

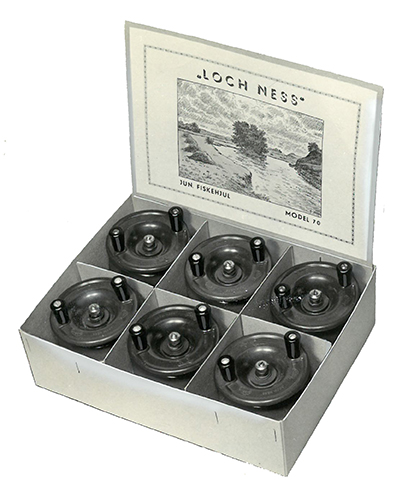

”6-pak”



 _________________________





Loch Ness Junior – ”12 fisk” - ( nr. 9 ) – Samme størrelse og farver som Loch Ness Junior Model 70 blot med forskel i prægningen på spolen. Vægt 110/125 gram.

Særlige kendetegn: Fremhævet på bakelit-spolens forside: ”LOCH NESS” og 12 små forskellige fisk.



Mørkerødt hjul

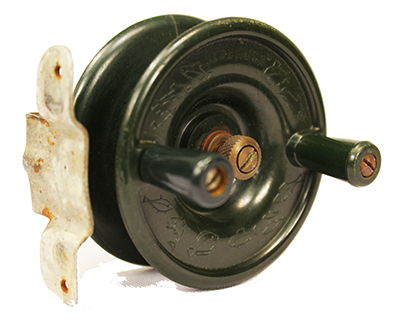

Mørkegrønt hjul



 _________________________





Loch Ness – Model 80 – ( nr. 10 ) – er sammen med Loch Ness Junior, Model 70 ( nr. 8 ), det oftest forekommende Loch Ness fiskehjul. Den altovervejende forskel fra andre Loch Ness hjul er bakelit-endegavlen i flere farver og 2 forskellige prægninger. Dertil kommer, at  Model 80 endegavlen er brugt til den senere bastard med bakelit eller aluminiums spole.

6 stivere og 6 x 9 mm huller i spolen. Hjulfod i messing er bukket op på bagpladen og samlet med akslen.

Særlige kendetegn: Loch Ness, Model 80, findes med 2 forskellige prægninger i 4 farver med og uden knarre samt spoler i blank aluminium eller forskellige eloxerede farver. Når dertil lægges, at de koniske fingergreb findes i sort, rød, blå, grøn og at alle hjul kan være med eller uden knarre og præget ( med hugpibe ) ”kroget fisk” på opstanderen, giver det et utal af varianter. Vægt: mellem ca. 150 og 170 gram.

Prægning i endegavl:

”Lystfisker og måge” – I venstre side: en lystfisker står i en lille klinkbygget båd og har kroget en laksefisk. I højre side: en måge med en stor orm ellerål i næbbet. Foroven en skinnende sol og modelbetegnelsen.

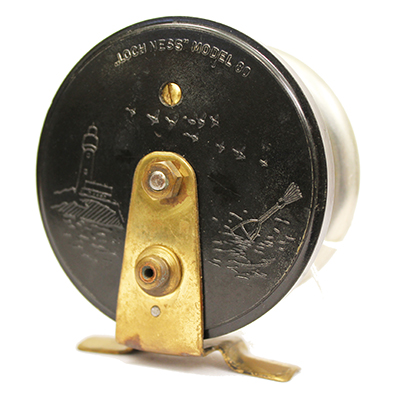

”Fyrtårn og vager” – I venstre side: et fyrtårn med et hus på en skrænt. I højre side: en vager. For oven: et andetræk med 10 ænder, der flyver i  V-form samt modelbetegnelsen.

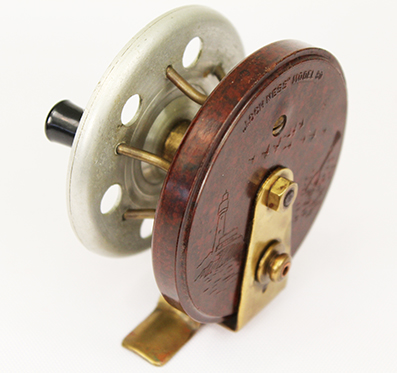

Særlig variant af Model 80: Stiver i spolen er ekstra lange, men bøjet i halvbue ind mod centrum, så der kan være mere line på hjulet. Spolen har samme bredde som hos de øvrige hjul.

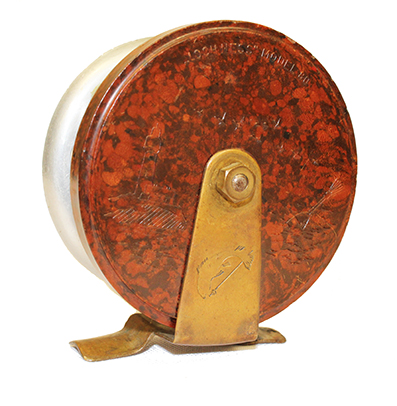

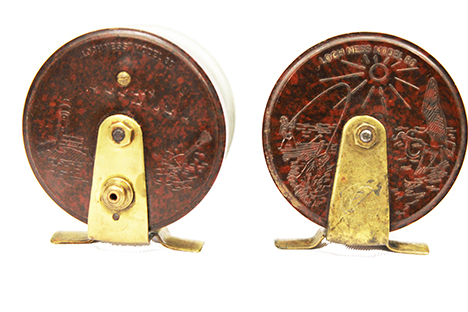

 To hjul med brun endegavl, forskellig prægning og medhhv. knarre

og ”kroget fisk”.









Hjulet med ”fyrtårn/vager” er medbøjede stivere/særlig variant

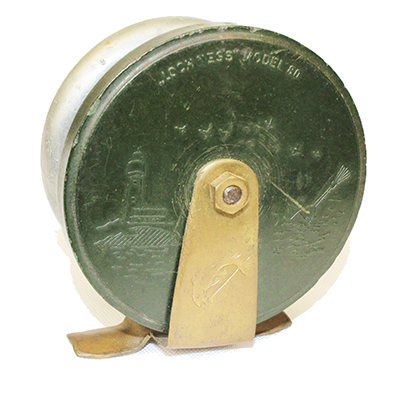

Hjul med grøn endegavl, ”kroget fisk” og uden knarre.

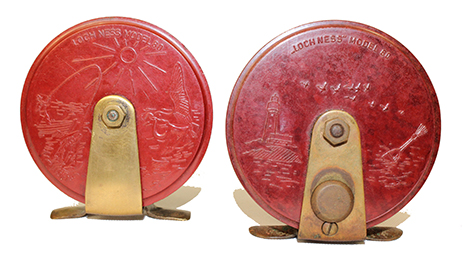

To hjul med rød endegavl, forskellig prægningsamt med og uden knarre.

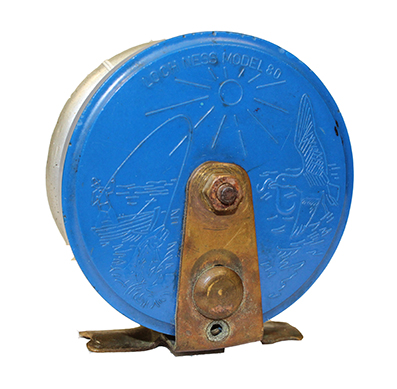

Hjul med blå endegavl, ”lystfisker/måge” og knarre.

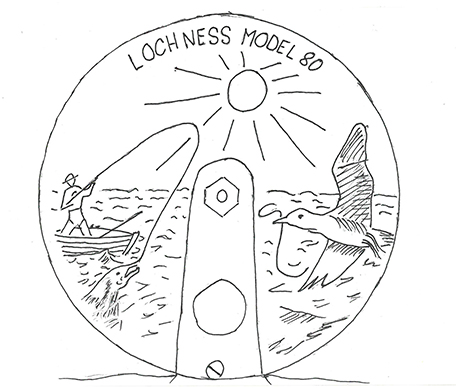

Tushtegning – ”lystfisker/måge”



 ______________________



Loch Ness – Model 90 – ( nr. 11 ) – er i samme materialer som Model 80, men ( til nu ) kun i sort bakelit. Knarre, 6 stivere, 6 huller a 9 mm i diameter i spolen, sorte eller hvide koniske fingergreb. Vægt: ca. 190 gram.

Særlige kendetegn: Prægningen på bagpladen er en ”Lystfisker ved vandmølle” og model- betegnelsen.



Prægningen ”Lystfisker ved vandmølle” ligner utrolig meget vandmøllen i Den Gamle By, Købstadsmuseet, Aarhus. Tegneren og forfatteren Just Chr. Muus-Pedersen, der bl.a. har tegnet æsken til Loch Ness Junior Model 70, blev ansat på Aarhus Stiftstidende i 1944.

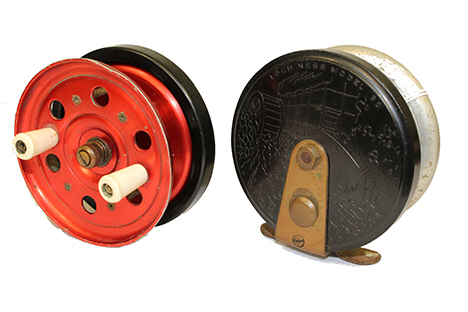

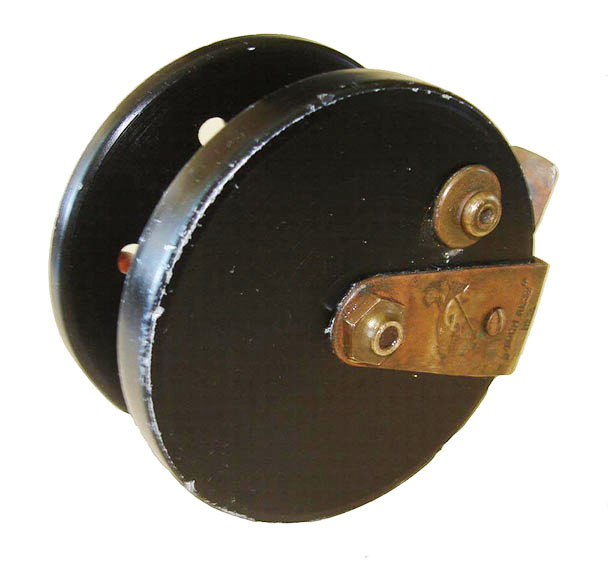

2 stk. sorte Model 90, det ene med rød eloxeret spole og hvide fingergreb; det andet med blank aluminium-spole og sorte fingergreb.



______________________

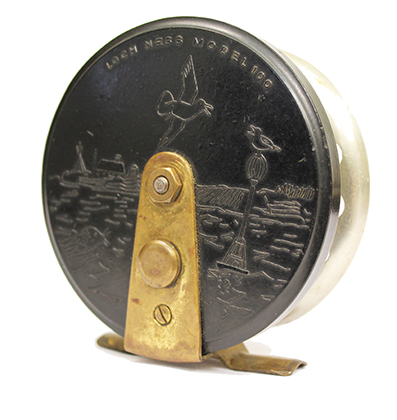

Loch Ness – Model 100 – ( nr. 12 ) – er i samme materialer som Model 80 og Model 90 med rød og sort bagplade. Model 100 har knarre, 8 stivere, 16 x 9 mm huller i spolen, blå og hvide/gule fingergreb. Vægt: ca. 225 gram.

Særlige kendetegn: Prægningen på bagpladen er ”Sæl, vager og kystlinie med hus og bundgarnspæle” og modelbetegnelsen.



Sort bagplade og blå fingergreb.





Brun bagplade og hvide/gule fingergreb.

 ________________________

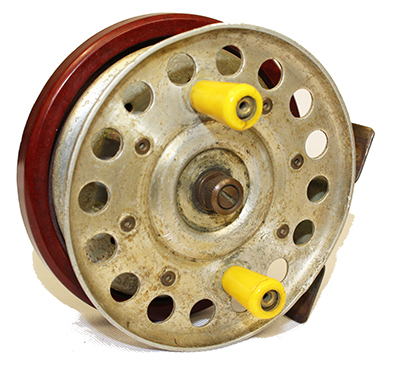

Loch Ness ”Bastard” – ( bastard i betydningen: hybrid eller afart ) – ( nr. 13 ) - er en Model 80 bagplade og hjulfod med en Loch Ness 12 fisk bakelit-spole ( også helt hvid ), eller en aluminium-spole med 6 stivere og 6 x 9 mm huller. Dertil ”kroget fisk” på nogle hjul uden knarre. Vægt: ca.180 gram med bakelit-spole og ca. 150 gram med alu-spole.

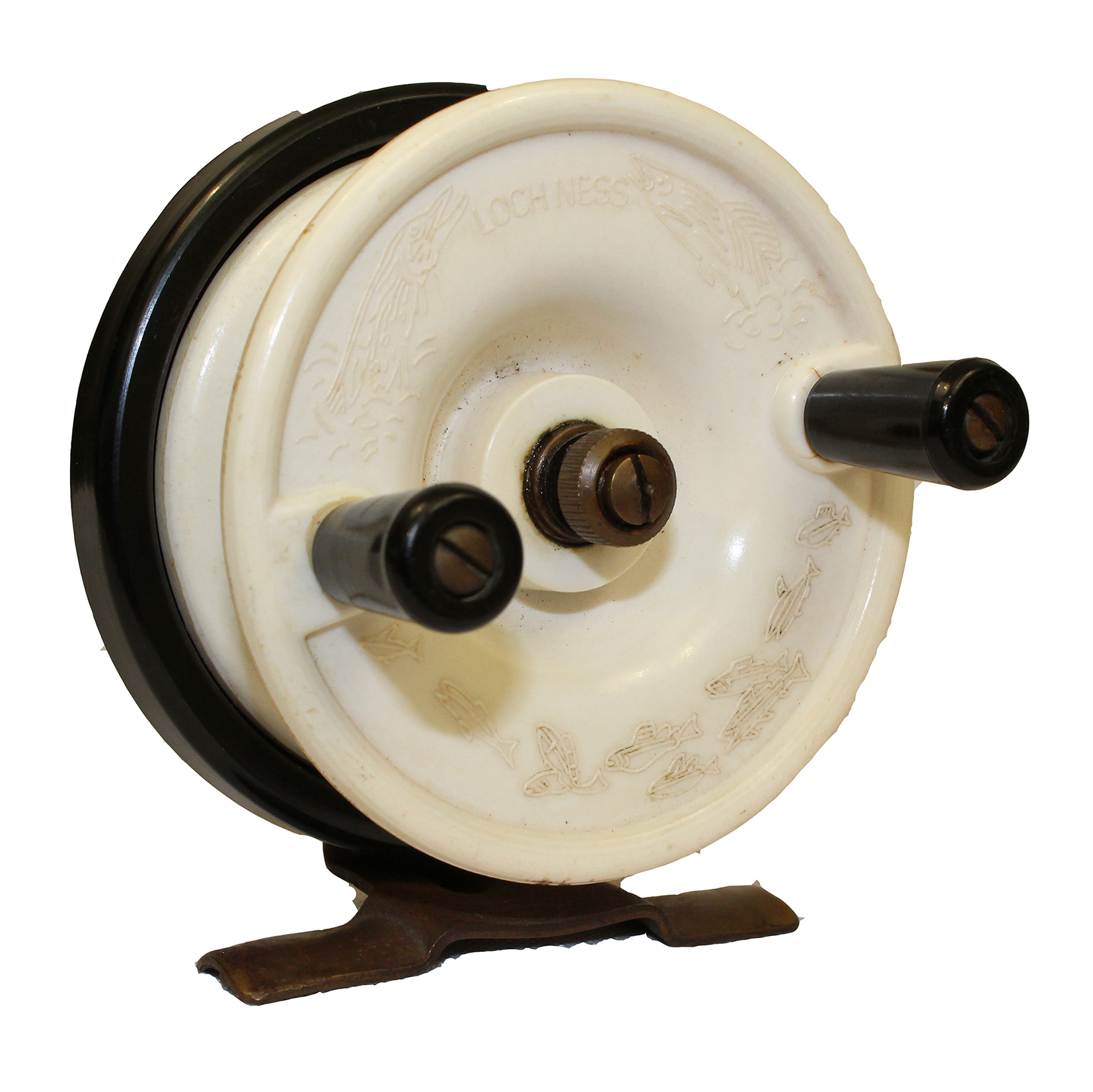

Hjul med hvid bakelit spole.





Hjul med mørkegrøn bakelit spole.

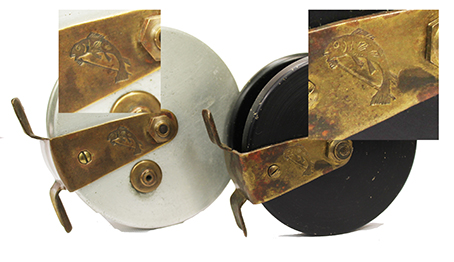

 Hjul med alu-spole og ”kroget fisk”.





Hjul med alu-spole og knarre.



 ______________________

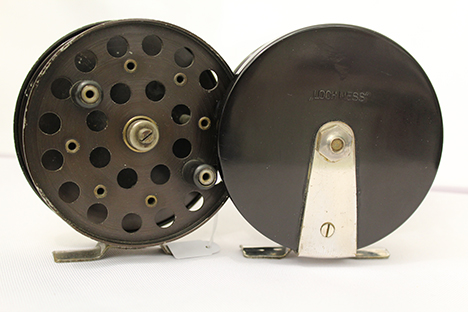

Loch Ness ”Rustfri” – ( nr. 14 ) – er et 100 mm meget atypisk Loch Ness hjul. Brun eller sort eloxeret bagplade og spole. Særlig rustfri/poleret hjulfod med opstander til centerpin akslen. Bagpladen er kun fastgjort til hjulfoden med én skrue med indvendig møtrik. Ingen knarre. 16 x 9 mm huller yderst og 8 x 9 mm huller inderst på spolen. Vægt ca. 210 gram.



Særlige kendetegn: ”LOCH NESS” stemplet med 4 mm høje bogstaver på bagpladen. Over navnet er logoet ”Glad fisk”.

Fra ca. 1990 og ind til ultimo 2016 har D.G.K.s arkivar kun set disse 2 hjul med poleret/rustfri hjulfod. Det er derfor en mulighed, at der er tale om tidlige prototyper, på grund af brugen af det første logo (Glad Fisk ) og den lige hjulfod.





Mærkat til ”neutrale” æsker  - tegnet af Muus P.
